Nel campo delle procedure minimamente invasive, l’affilatura del tagliente di un ago è fondamentale per ridurre il trauma e migliorare l’accuratezza della procedura. Per analizzare la precisione dei nostri prodotti, abbiamo impiegato il microscopio elettronico a scansione Zeiss Leo-1530 (SEM) e fotografato i taglienti di alcuni dei nostri aghi più utilizzati.
Queste immagini, realizzate presso il Dipartimento di Chimica “Giacomo Ciamician” dell’Alma Mater Studiorum – Università di Bologna, con una tensione del fascio di elettroni di 5 kV e un rivelatore di elettroni secondari, offrono una rappresentazione visiva impressionante del nostro impegno nell’ingegneria di precisione.
Analisi delle immagini:
La sequenza di immagini comprende scansioni dettagliate dei nostri BONE ACCESS NEEDLE™ (Cannula) e SPEEDYBELL™ INTRODUTTORE, con differenti ingrandimenti e parametri tecnici:

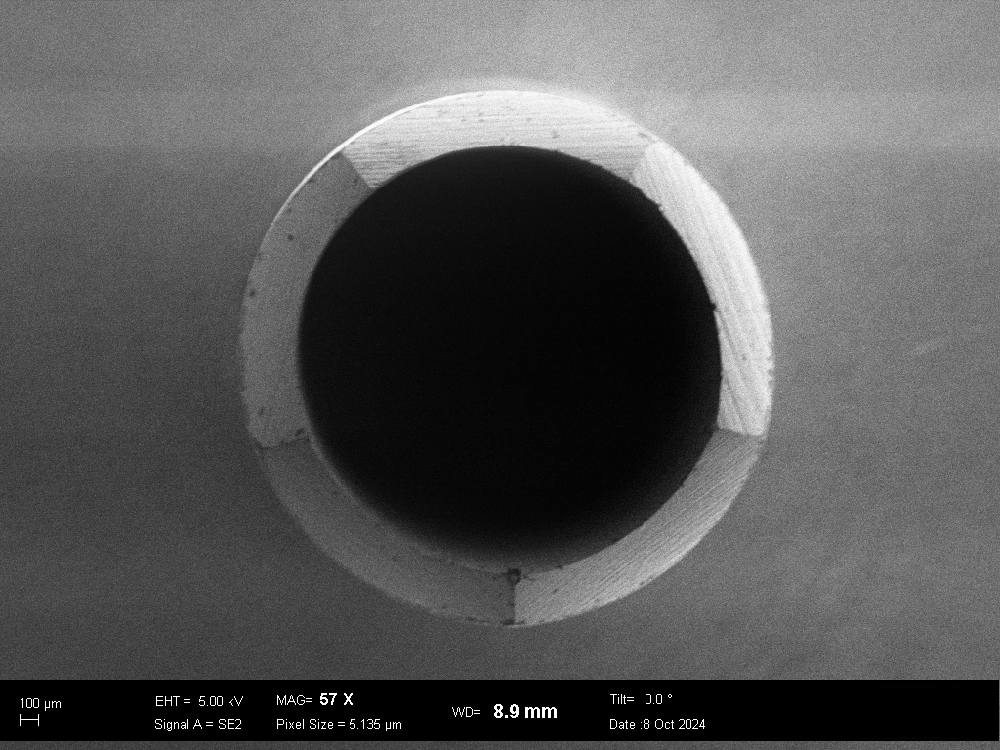

BONE ACCESS NEEDLE™ Cannula – MAG 57X – EHT = 5,00 kV – WD = 8,9 mm – Tilt 0° – Signal A = SE2 – Pixel size = 5,135 µm

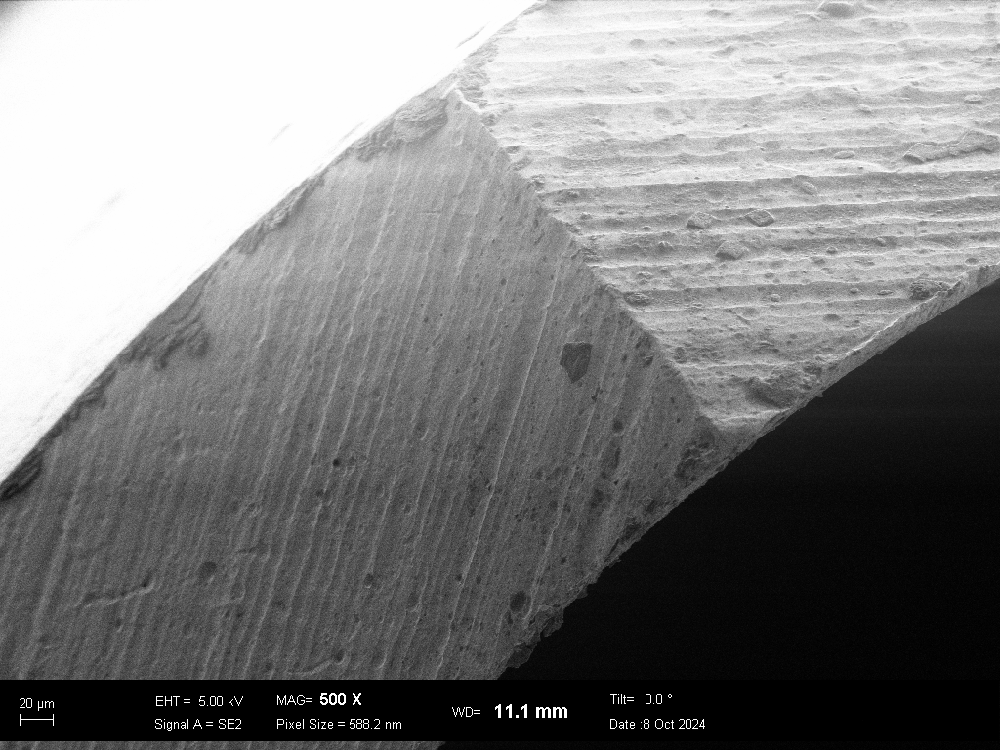

BONE ACCESS NEEDLE™ Cannula – MAG 500X – EHT = 5,00 kV – WD = 11,1 mm – Tilt 0° – Signal A = SE2 – Pixel size = 588,2 nm

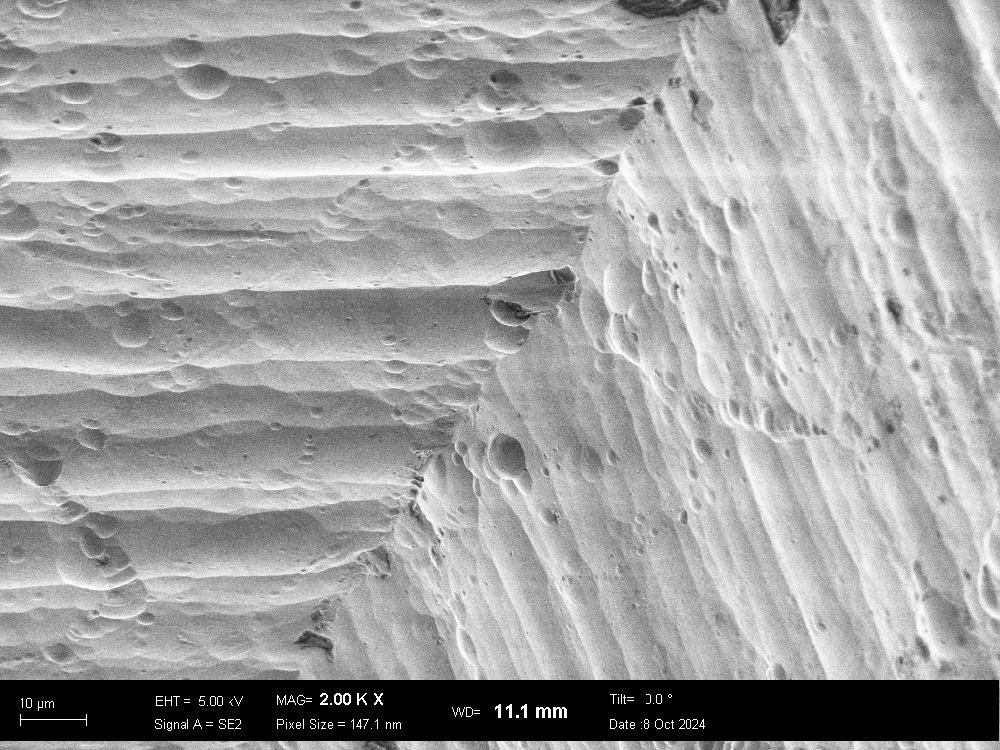

BONE ACCESS NEEDLE™ Cannula – MAG 2,00KX – EHT = 5,00 kV – WD = 11,1 mm – Tilt 0° – Signal A = SE2 – Pixel size = 147,1 nm

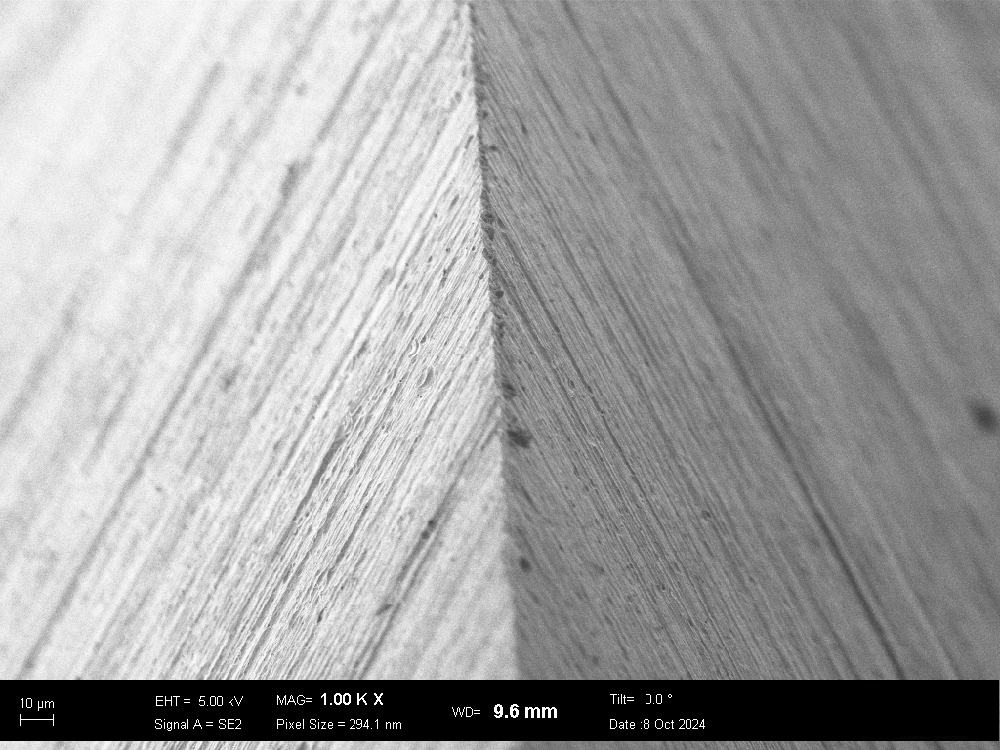

SPEEDYBELL™ INTRODUTTORE – MAG 1,00KX – EHT = 5,00 kV – WD = 9,6 mm – Tilt 0° – Signal A = SE2 – Pixel size = 5,135 µm

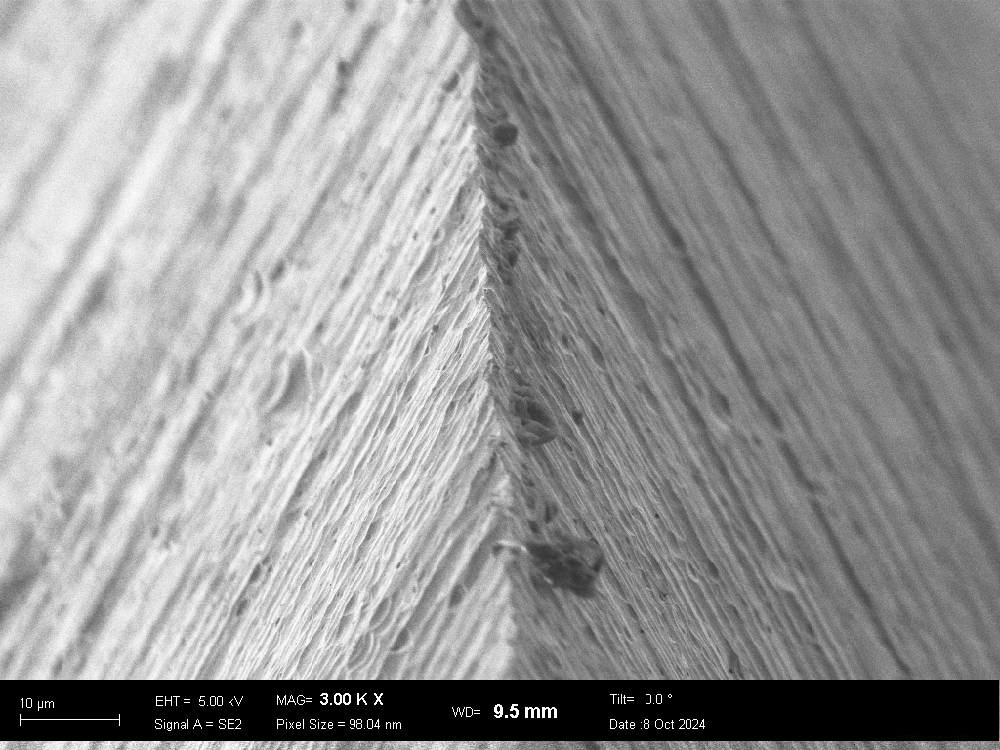

SPEEDYBELL™ INTRODUTTORE – MAG 3,00KX – EHT = 5,00 kV – WD = 9,6 mm – Tilt 0° – Signal A = SE2 – Pixel size = 98,04 nm
SPEEDYBELL™ INTRODUTTORE – MAG 5,00KX – EHT = 5,00 kV – WD = 9,5 mm – Tilt 0° – Signal A = SE2 – Pixel size = 58,82 nm
Comprendere i parametri SEM:
Per interpretare al meglio queste immagini, ecco le spiegazioni dei principali termini tecnici presenti nelle descrizioni:
EHT (Tensione Elettrica Elevata): la tensione applicata al fascio di elettroni, misurata in kilovolt (kV). Influisce sulla profondità di penetrazione degli elettroni e sulla risoluzione dell’immagine.
Signal A: indica il tipo di segnale rilevato. “SE2” si riferisce agli elettroni secondari di tipo 2, che originano dagli strati più superficiali del campione e forniscono immagini superficiali ad alto contrasto.
MAG (Ingrandimento): rappresenta il livello di ingrandimento utilizzato; ad esempio, 1,00KX significa che l’immagine è ingrandita 1.000 volte.
Pixel Size: la dimensione di un singolo pixel nell’immagine, misurata in nanometri (nm). Un valore di 294,1 nm significa che ogni pixel corrisponde a quella dimensione fisica.
WD (Distanza di Lavoro): lo spazio tra il campione e l’obiettivo del microscopio.
Tilt: l’angolo con cui il campione è stato posizionato durante la scansione.
Queste immagini SEM ad alta risoluzione confermano la superiorità del taglio dei nostri aghi, una caratteristica cruciale che garantisce inserimenti meno traumatici.
Attraverso un’ingegneria di precisione e un rigoroso controllo qualità, continuiamo a migliorare il comfort del paziente e l’efficienza delle procedure, ribadendo il nostro impegno nell’innovazione della tecnologia dei dispositivi medici.
